Назначение

Функции

• технологическое управление объектами централизации на станции (в соответствии с типовыми решениями МРЦ-13 по централизации стрелок и сигналов);
• контроль состояния объектов на станции;
• контроль исправности технологического оборудования и самодиагностика;
• взаимодействие с оператором;
• архивация информации.

Описание

АС МПЦ—отечественная разработка по технико–экономическим показателям не уступающая аналогичным системам зарубежных производителей.

Система представляет собой централизованную двухканальную систему. Такое построение позволяет при высокой функциональной безопасности получить достаточно экономичную и надежную в эксплуатации систему вследствие применения стандартных элементов промышленной автоматизации, а именно, контроллеров, модулей ввода/вывода, электромагнитных реле общепромышленного применения.

Аппаратно–программные средства, структура системы и схемнотехнические решения выбраны с учетом выполнения требований «ДСТУ 4178-2003. Комплекси технічних засобів систем керування та регулювання руху поїздів. Функційна безпечність і надійність», «ДСТУ 4151-2003. Комплекси технічних засобів систем керування та регулювання руху поїздів. Електромагнітна сумісність. Вимоги та методи випробувань». Развитая система диагностики позволяет локализовать неисправные элементы системы до съемного устройства.

Система позволяет:

• получить экономию эксплуатационных расходов за счет:
• высокой надежности системы вследствие применения современных высоконадежных компонентов общетехнического применения, не требующих обслуживания за весь период эксплуатации;
• снижения потребления электроэнергии;
• сокращения регулировочных операций вследствие применения цифровой техники.
• достичь стойкого снижения стоимости оборудования МПЦ по отношению к релейным системам электрической централизации за счет постоянной тенденции увеличения стоимости специализированного оборудования СЦБ и снижения стоимости компонентов цифровой техники.

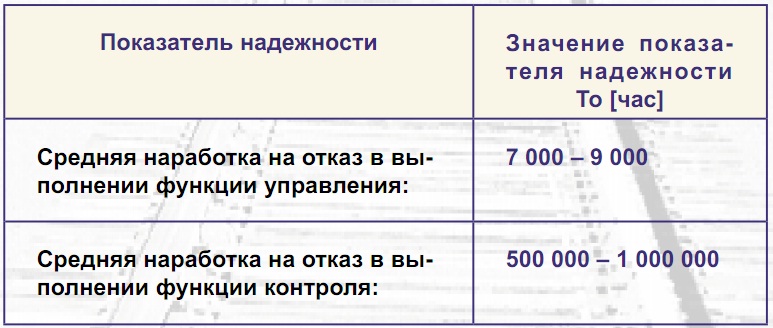

По результатам расчетов и испытаний определены количественные показатели надежности и функциональной безопасности системы

.

Схемные решения для применения МПЦ на различных по сложности станциях:

• Автоматизированная система микропроцессорной централизации для малых станций(до 10 стрелок)  показать
• Автоматизированная система микропроцессорной централизации для средних станций(до 30 стрелок)  показать
• Автоматизированная система микропроцессорной централизации для больших станций(АС МБЦб)  показать
• Подсистема АС МБЦб участка(горловины)  показать

Сравнительные показатели надежности и функциональной безопасности для различных вариантов построения аппаратуры МПЦ на примере малой станции
